正極：01  A03  A05
負極：A02  A04  A06
點火信號：A19
主繼電器控制：A45
完整的上電過程是這樣的：
第一步：鑰匙開關上電，ECU的A19針腳來電此時ECU被激活
第二步：ECU給A45針腳輸出負極，此時主繼電器的85/89得到了正負極。繼電器開始進入工作狀態
第三步：繼電器閉合，正極電從繼電器的30號腳輸送到87號腳最后到達A01/A03/A05
這樣ECU就完成了全部的上電過程！

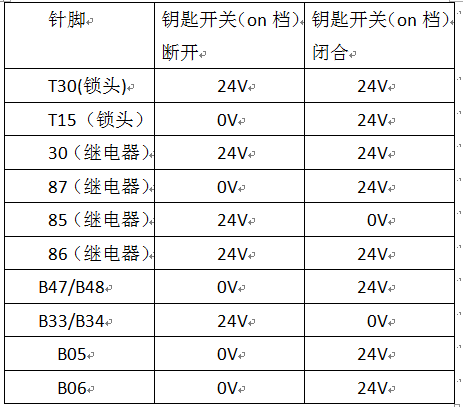

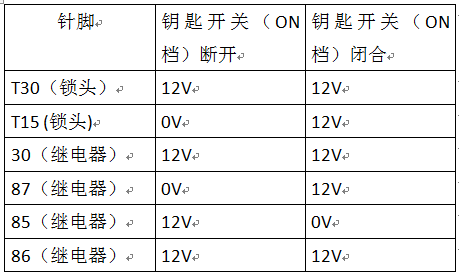

正常車輛的ECU上電線路關鍵部位的電壓情況：

異常電壓情況：
（1）A19針腳在鑰匙閉合后電壓為0V
檢查重點：鑰匙開關T30是否有電，如果沒有就是因?yàn)殍€匙鎖頭沒有來電。有可能保險絲熔斷，也有可能是從蓄電池到T30之間線路問題；如果T30有電，請檢查T(mén)15是否有電，如果沒有可判斷鎖頭壞掉。如果T15有電即可判定是T15至A19針腳之間，線路出現短路情況。
（2）A45針腳在鑰匙斷開的狀態下電壓為0V
正常情況下此時A45針腳的電壓應為12V。這個電壓是從蓄電池正極到86號腳穿過主繼電器的電磁線圈后到達A45的。如若電壓為0V，請檢查主繼電器的86號腳是否有電。如果沒有電說明從蓄電池到86號腳的線路有故障，或者保險故障。如果有電請測量85號腳電壓（繼電器正常連接的情況下），如果電壓為0V可判定繼電器已經損壞，如果有電則說明從主繼電器的85號腳至A45號腳的線路出現了斷路現象！
異常電壓情況：
（1）A45號腳在鑰匙閉合時電壓為12V
正常工作狀態下因?yàn)锳45此時要輸出負極，他的電壓通常為0V。如果出現12V的情況說明A45并沒有輸出負極。重點檢查：ECU負極A02/A04/A06接觸不良；ECU壞掉；注意當出現第一種情況即A19針腳不上電時A45針腳的電壓也會出現12V的狀態！
（2）A01/A03/A05電壓為0V
排除上訴三種情況后A01/A03/A05電壓為0V。請檢查保險絲，再就是檢查主繼電器85號到A01/A03/A05的線路是否有斷路現象。
