1、尿素泵電器接口針腳定義及插接件防水和固定要求：

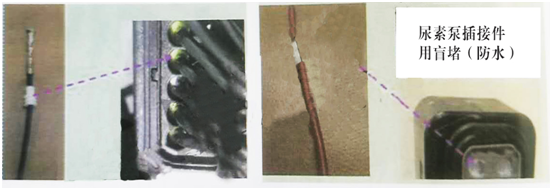

PIN1、PIN7為空置針腳，PIN5與尿素泵加熱繼電器相連，PIN6與后處理主繼電器相連，其余針腳與ECU相連；PIN1、PIN7對應插件應使用盲堵密封，其余針腳對應插接件均需使用密封塞密封，密封措施如下圖所示。為防水需要，可在插接件接頭處加裝90度護蓋或180度護蓋。為防止振動對線束接插件造成的損壞現象，電器接插線束需要用扎帶等裝置固定在尿素泵上。

2、注意事項：

（A）為減少液力管路內部出現截流空氣的可能性，液力管應越短越好，因此尿素供給單元需靠近尿素箱安裝。尿素管路應平順過渡，避免局部形成拱形、死折或空氣截流區等。

（B）尿素泵在整車上安裝要求：兩個方向上均應控制在-45℃~45℃之間；固定尿素泵的M8螺栓擰緊力矩為19Nm（±20%）；主過濾器蓋拆裝用裝置寬度為27mm，擰緊力矩為19Nm（±5Nm）；尿素泵主過濾器底部應保證有沿過濾器中心線向下距離大于170mm的拆裝空間，便于尿素泵濾芯的保養和更換。

插接件的拆裝順序：尿素泵在整車上的安裝位置要便于尿素液力管路和電器件的安裝和拆卸。為防止尿素管路拆裝時對電器接口造成污染的可能，尿素接頭和電器接插件的拆裝順序如下：（1）拆卸時，首先拆卸掉尿素管路接頭，再拆卸電器接插件；安裝時，首先安裝電器接插件，再安裝尿素管路接頭。
