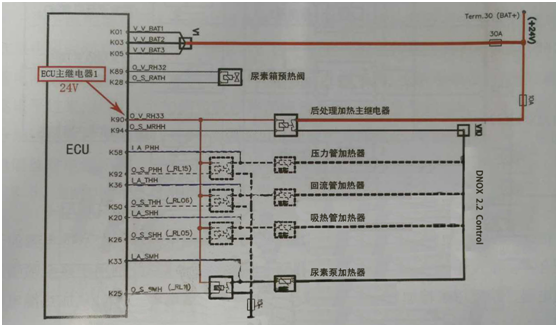

1、電加熱系統控制電路圖：

2、電加熱控制由一個主繼電器和四個控制繼電器組成， 三個尿素管電阻絲和尿素泵的加熱供電由來自主繼電器供應，主繼電器有一個長火：電瓶-保險絲-主繼電器。當ON鑰匙打開ECU的K90輸出24V電源給主繼電器的線圈（K90針腳同時給四個從繼電器線圈供電），主繼電器線圈的回路受ECU的K94控制系統解凍時候ECU將K94線路變?yōu)榈投耍骼^電器閉合，然后壓力管電阻絲、回液管電阻絲、洗液管電阻絲和尿素泵的加熱電阻絲都有了來自主繼電器的高端電源。

3、四個加熱負載要想工作必須還有搭鐵構成回路，他們的回路分別受四個從繼電器控制，K92、K50、K26、K25分別控制壓力管、回液管、吸液管電阻絲繼電器線圈低端和尿素泵加熱繼電器線圈低端，電腦將K92、K50、K26、K25變成低端后，四個從繼電器閉合，四個負載構成回路從而加熱工作。
